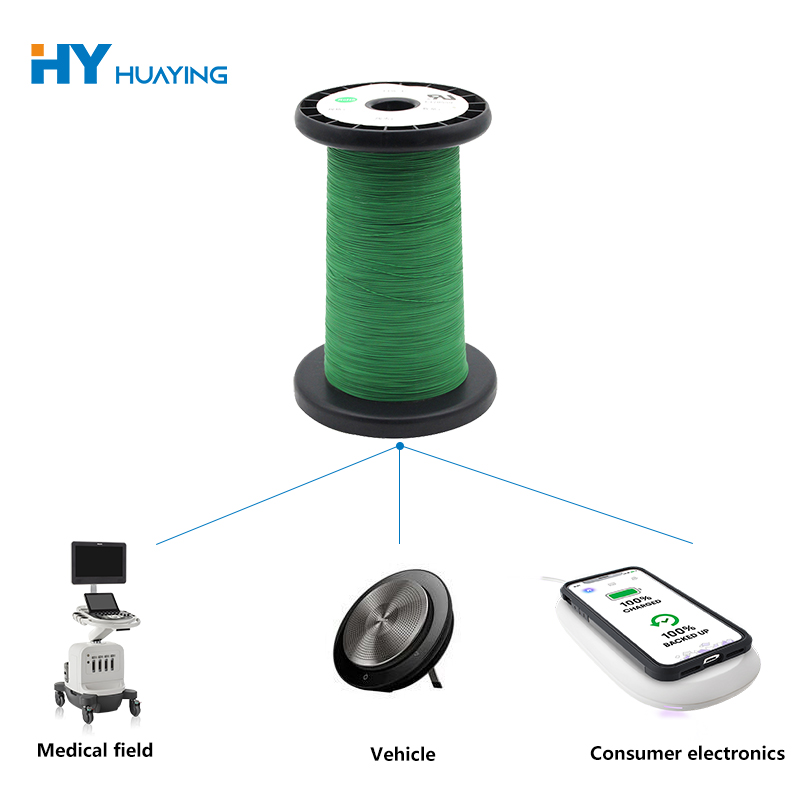

Как може трислойният емайлиран проводник да подобри електрическата изолация и ефективността на намотките

Хуайинг, специализиран производител на изолирани проводници, се развиваТрислойна емайлирана телза приложения, които изискват надеждна електрическа изолация, постоянна проводимост и прецизна производителност на намотките. Разбирането на конструкцията, производствения процес и критериите за избор помага на инженерите и екипите за доставки да изберат подходящ проводник за компактно електрическо и електронно оборудване.

Трислойният емайлиран проводник е проектиран да комбинира електрическа проводимост с множество защитни изолационни слоеве. Неговата производителност зависи от размерите на проводника, материалите за покритие, дебелината на изолацията, адхезията и последователността на производството. За инженерите, проектиращи трансформатори, индуктори, намотки и други електромагнитни компоненти, тези характеристики влияят върху ефективността на намотките, електрическата надеждност и дългосрочната работна стабилност. Това ръководство обяснява принципите на работа, ключовите предимства, съображенията за производство, сценариите за приложение и факторите за закупуване, свързани с трислойно изолиран проводник за намотаване. Той също така представя производствените възможности на Huaying и предоставя практически въпроси, които купувачите трябва да зададат, преди да изберат спецификация на проводника.

Съдържание

1. Какво е трислойна емайлирана тел?
2. Как работи неговата структура и материален състав?
3. Какви са основните предимства на производителността?
4. Как се произвежда трислойна емайлирана тел?
5. Къде се използва трислоен емайлиран проводник?
6. Как сравнявате спецификациите на кабела?
7. Как купувачите трябва да изберат правилния проводник?
8. Какво трябва да знаете за Huaying?
9. Често задавани въпроси
10. Заключение

1. Какво е трислойна емайлирана тел?

Трислойната емайлирана жица е проводима жица, проектирана с множество изолационни покрития или слоеве, за да помогне за електрическото изолиране на проводника от околните компоненти. В зависимост от дизайна на продукта, проводникът може да бъде направен от мед или друг определен проводящ материал, докато изолационната система се избира според електрическите, термичните и механичните изисквания.

За разлика от проводник, защитен с едно покритие, трислойната изолационна конструкция осигурява множество защитни бариери. Тази конструкция може да подобри надеждността на изолацията и да помогне на производителите да разработят компактни електромагнитни компоненти, където пространството за навиване е ограничено.

Терминът не трябва да се бърка с всеки тип проводник с тройна изолация. Емайлираният намотаващ проводник и проводникът с тройна изолация могат да имат различни системи на покритие, методи на конструиране и изисквания за съответствие. Следователно купувачите трябва да проверят точната структура на продукта, вместо да приемат, че всички трислойни проводници споделят идентични работни характеристики.

За повече информация относно наличния продукт посетете продуктовата страница за трислойна емайлирана тел Huaying.

2. Как работи неговата структура и материален състав?

Ефективността на трислойния намотаващ проводник зависи от това как проводникът и изолационната система работят заедно. Всеки компонент допринася за общите електрически и механични характеристики на проводника.

• Проводимо ядро:Пренася електрически ток през намотката. Материалът на проводника, размерите на напречното сечение и конфигурацията на нишките влияят върху електрическото съпротивление и способността за пренасяне на ток.
• Основен изолационен слой:Осигурява първоначална електрическа бариера между проводника и съседните навивки или компоненти.
• Междинен изолационен слой:Добавя още една защитна бариера и допринася за цялостната изолационна система.
• Външен изолационен слой:Помага за защита на долните слоеве по време на работа, навиване и сглобяване, в зависимост от свойствата на материала.

Действителният състав варира според спецификацията на продукта. Продуктовата информация на Huaying описва производствен процес, включващ полиамидно фолио, високоизолационно покритие със спрей и фибростъкло. Купувачите трябва да потвърдят точната последователност на материалите и конструкцията за избрания модел, преди да го включат в дизайн.

Дебелината на изолацията е особено важна. Прекалено тънката изолация може да не отговаря на изискваните диелектрични характеристики, докато ненужно дебелата изолация може да увеличи диаметъра на готовия проводник и да намали наличното пространство за навиване. Балансираният дизайн поддържа както електрическа надеждност, така и ефективно опаковане на компоненти.

3. Какви са основните предимства на производителността?

Надеждна електрическа изолация

Множеството изолационни слоеве могат да осигурят допълнителна защита срещу електрически контакт между съседни проводници и околните компоненти. Действителната диелектрична якост зависи от изолационните материали, дебелината, качеството на производството и условията на изпитване. Инженерите трябва да потвърдят изискваното издържано напрежение и приложимите стандарти, преди да одобрят проводник за критично за безопасността оборудване.

Потенциал за компактни дизайни на намотки

Когато изолационната система отговаря на електрическите изисквания на приложението, внимателно оптимизираната жична конструкция може да помогне за намаляване на необходимостта от допълнителни изолационни материали. Полученото спестяване на пространство зависи от дизайна на компонентите и специфичните изисквания за изолация; те не трябва да се приемат без преглед на съответните стандарти.

Постоянно качество на производство

Единните размери на проводника и изолационните покрития поддържат предвидимо поведение на намотката. Дефектите на покритието, несъответстващите диаметри или лошото сцепление могат да създадат проблеми по време на автоматизираното навиване и могат да повлияят на надеждността на готовия компонент.

Дългосрочни съображения за разходите

Изборът на тел трябва да представлява повече от първоначалната покупна цена. Постоянното качество може да помогне за намаляване на производствените дефекти, преработката и поддръжката, свързани с повреди, свързани с изолацията. Действителната полза от разходите зависи от условията на приложение, живота на продукта, производствения добив и качеството на алтернативните материали, които се оценяват.

Тези предимства зависят от избора на подходяща спецификация и проверката на нейната ефективност. Липсата на изолационен дизайн елиминира необходимостта от подходяща електрическа защита, тестване и проектиране на безопасно оборудване.

4. Как се произвежда трислойна емайлирана тел?

Последователността на производството е от съществено значение, тъй като проводникът и изолацията трябва да останат еднакви по дължината на готовия проводник. Huaying описва няколко важни етапа в своя производствен процес.

1. Изтегляне на тел:Проводимият материал се изтегля до необходимите размери. Качеството на повърхността и постоянството на размерите са важни за следващите операции по нанасяне на покритие.
2. Отгряване:Контролираната топлинна обработка може да регулира механичните свойства на проводника, като му помага да постигне характеристиките, необходими за навиване и по-нататъшна обработка.
3. Приложение на изолацията:Покритието или изолационните материали се прилагат според определената конструкция на продукта. Равномерното покритие помага за ограничаване на тънки петна и други потенциални дефекти.
4. Контрол на дебелината:Производителят контролира размерите на изолацията, за да постигне необходимия завършен диаметър и електрически характеристики.
5. Втвърдяване:Когато системата за покритие изисква втвърдяване, контролираната обработка помага да се развият предвидените свойства на покритието и адхезия.
6. Окончателна проверка:Подходящите размерни, визуални, електрически и механични проверки помагат да се провери съответствието със спецификацията на продукта.

Продуктовата страница на Huaying съобщава за точност на контрол на дебелината от ±0,005 mm за описания процес на нанасяне на покритие. Купувачите трябва да потвърдят референтното измерване, приложимия модел и метода на проверка, когато използват тази цифра като изискване за обществена поръчка.

За инженерните екипи най-полезната документация за качество включва дефинирана продуктова спецификация, критерии за инспекция, информация за проследимост, когато е налична, и резултати от тестове, свързани с планираното приложение.

5. Къде се използва трислойна емайлирана тел?

Трислойна изолирана тел за намотаване може да се обмисли за електрически и електронни продукти, при които надеждността на изолацията, компактната намотка и постоянната проводимост са важни. Пригодността зависи от действителните спецификации на проводника и условията на работа на оборудването.

• Трансформатори:Проводниците на намотките трябва да отговарят на изискванията за напрежение, температура, изолация и размери на компонента.
• Индуктори и дросели:Подходящият проводник за намотаване поддържа дизайни на магнитни компоненти, използвани във вериги за преобразуване на мощност и филтриране.
• Импулсни захранвания:Характеристиките на изолацията и проводника трябва да са съвместими с честотата на превключване, напрежението, топлинните условия и приложимите изисквания за безопасност.
• Електронно оборудване:Компактните захранващи модули и други електрически възли могат да се възползват от намотаващ проводник, избран за ограничено пространство за инсталиране.
• Индустриални електрически системи:Компонентите за персонализирана намотка изискват спецификации на проводниците, съобразени с техните работни цикли и условия на околната среда.

Преди да изберат проводник за някое от тези приложения, инженерите трябва да оценят повишаването на температурата, електрическото напрежение, напрежението на намотката, работната честота, излагането на влага и съответните изисквания за сертифициране. Пригодността на продукта за един трансформатор или захранване не установява автоматично пригодността за всеки дизайн.

6. Как сравнявате спецификациите на кабела?

Сравняването на спецификациите е по-надеждно от избора на проводник само въз основа на името на продукта. Следната таблица обобщава основните параметри, които купувачите трябва да прегледат.

Хуайинг публикува примерни конфигурации на проводници, цели за общ диаметър и стойности на съпротивлението на проводника на продуктовата си страница. Тъй като стойностите са специфични за модела, купувачите трябва да се консултират с оригиналната таблица със спецификации и да поискат потвърждение, преди да използват която и да е цифра в инженерните изчисления.

Справка: Спецификации на трислойна емайлирана жица от Huaying.

7. Как купувачите трябва да изберат правилния кабел?

Изборът на правилния проводник започва с приложението, а не с общо твърдение за изолационните характеристики. Екипите за доставки и инженерите по дизайн могат да използват следния контролен списък, за да стеснят подходящите опции.

• Определете електрическите изисквания:Посочете работно напрежение, очакван ток, честота, изисквания за устойчивост на диелектрик и приемливо съпротивление.
• Потвърдете топлинните условия:Установете очакваната работна температура, повишаване на температурата, метод на охлаждане и работен цикъл.
• Проверете ограниченията на намотките:Определете наличния прозорец за навиване, необходимия завършен диаметър, радиуса на огъване и ограниченията на производственото оборудване.
• Проверете изолационната система:Поискайте подробности относно материалите на слоя, допустимите отклонения на дебелината, адхезията и съответните методи за електрически тестове.
• Преглед на изискванията за съответствие:Идентифицирайте стандартите и одобренията, необходими за пазара на готово оборудване и дестинация.
• Оценете последователността на производството:Попитайте за процедурите за проверка, консистенцията на партидите, опаковането и документацията за проследяване.
• Поискайте проби, когато е подходящо:Тествайте пробата на проводника, като използвате действителния процес на навиване и дизайна на компонентите, преди да одобрите серийното производство.

Ясното техническо запитване трябва да включва чертежи или целеви размери, годишно или партидно търсене, работни условия, изисквани стандарти и всякакви специални очаквания за опаковка или доставка. Тази информация помага на доставчика да определи дали съществуващ модел е подходящ или дали персонализирана спецификация се нуждае от оценка.

8. Какво трябва да знаете за Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. доставя изолирани жични продукти и описва своя фокус върху разработването на продукти, качеството на производството и поддръжката на клиенти. Според продуктовата информация на компанията, производственият процес на трислойна емайлирана тел включва изтегляне на тел, отгряване, нанасяне на изолация, контролирано втвърдяване и контрол на размерите.

Компанията също така съобщава, че има повече от 10 патента и R&D екип от над 20 души. Тези отчетени от компанията цифри предоставят информация за заявените от нея възможности за разработка, но купувачите трябва да поискат съответната документация, когато се изисква собственост върху патент, технически квалификации или други доказателства за одобрение на доставчика.

Когато оценяват Huaying или друг доставчик на кабели, екипите за закупуване трябва да вземат предвид повече от пълномощията на компанията. Най-важните въпроси се отнасят до това дали предложената тел отговаря на приложението, дали са налични необходимите записи за качество и дали пробите и производствените партиди могат постоянно да отговарят на договорената спецификация.

За специфични за продукта подробности използвайте официалната страница за трислойна емайлирана тел Huaying като отправна точка за техническа дискусия.

9. Често задавани въпроси

1. Каква е основната цел на трислойната емайлирана тел?

Основната му цел е да комбинира проводяща сърцевина с множество изолационни слоеве, като помага за разделянето на проводника електрически от съседните навивки и околните компоненти. Действителното ниво на защита зависи от конструкцията на проводника, свойствата на материала и проверените резултати от теста.

2. Трислойният емайлиран проводник същото ли е като проводникът с тройна изолация?

Не е задължително. Термините могат да описват свързани продукти, но проводникът, изолационните материали, методът на покритие и изискванията за съответствие може да се различават. Винаги потвърждавайте подробната конструкция и приложимия продуктов стандарт, преди да ги третирате като взаимозаменяеми.

3. Кои фактори определят електрическите характеристики на проводника?

Важните фактори включват материал и размери на проводника, електрическо съпротивление, дебелина на изолацията, диелектрична якост, температурен рейтинг и последователност на производството. Ефективността трябва да се оцени, като се използват спецификациите и условията на изпитване, приложими за предвиденото оборудване.

4. Може ли трислойният емайлиран проводник да бъде персонализиран?

Може да е възможна персонализация в зависимост от възможностите на производителя и производствените изисквания. Купувачите трябва да предоставят целевия размер на проводника, готовия диаметър, изискванията за изолация, електрическите параметри и очакваното количество за поръчка, за да определят осъществимостта.

5. Как купувачите могат да проверят качеството на продукта, преди да направят групова поръчка?

Поискайте актуалния лист с технически данни, съответните записи от инспекции и наличната документация за съответствие. Когато е подходящо, оценете пробите чрез проверки на размерите, изпитания на намотките и електрически тестове, проведени в съответствие с изискванията на приложението.

6. Каква информация трябва да бъде включена в заявката за оферта?

Включете необходимия модел или чертеж на проводника, размери на проводника, изолационна конструкция, целеви електрически характеристики, приложими стандарти, количество за поръчка, дестинация за доставка и всички изисквания за изпитване или опаковане. Пълната заявка прави техническата оценка и офертата по-ефективни.

10. Заключение

Трислойният емайлиран проводник може да поддържа електрически конструкции, които изискват надеждна изолация, постоянна проводимост и ефективна намотка. Изборът на правилния продукт изисква внимателно сравнение на размерите на проводника, конструкцията на изолацията, диелектричните характеристики, топлинните граници и качеството на производството. Чрез потвърждаване на тези фактори преди производството, инженерите и екипите за доставки могат да намалят несъответствията в спецификациите и да вземат по-информирани решения за покупка. Ако снабдявате изолиран проводник за намотаване за трансформатори, индуктори или други електрически приложения,свържете се с Хуайингза да обсъдим вашите технически изисквания, да поискаме продуктови спецификации и да проучим подходящо решение за вашия проект.
